配水系统

冷却塔的配水系统的作用是将需冷却的热水通过配水系统均匀地分布在整个淋水装置平面上。配水效果直接关系到冷却效果好坏。对配水系统设计的要求是供水压力低、压力分布均匀、通风阻力小、运行可靠、维护简单。配水系统设计的流量适应范围为冷却水量的80~110%。配水管流速宜采用1~1.8m/s，配水系统总阻力宜小于5Kpa。

机械通风逆流式冷却塔一般都采用管式配水系统。管式配水系统由二部份组成，一是配水管网，二是布水喷头。

为了保证配水均匀，配水管网一般采用封闭回路系统。配水管材质最常用的是碳钢管，但目前玻璃钢管、PVC管以及玻璃钢-PVC复合管的使用已越来越多。

管式配水系统中使用的喷头，其材料通常选用ABS材质。根据各种冷却塔的用途及各生产厂家不同，其规格型号较多。如下是各种喷头的示意图：

三溅式喷头	新花兰喷头	新花兰喷头	可调防堵三溅式喷头	靶式喷头

反射型喷头	防松三溅式喷头	单旋流喷头	渐开式喷头

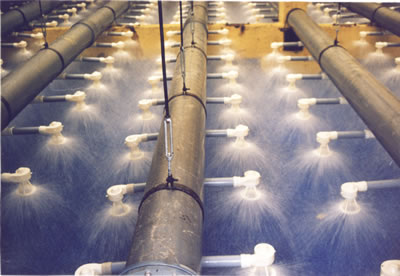

配水管线采用回路网状布置，保证管路各部份水压均匀，主管及支管下部装有喷头，以防停运时管道有积水或运行时管道有污泥沉淀现象发生，配水支管选用PVC材质；喷嘴材质：ABS；该喷嘴为三溅式喷头，一次注塑成型，强度高使用寿命长，布水均匀，水滴细，冷效高，要求水压低，不易堵塞，是目前机力通风冷却塔的最佳选择。 该类喷头通道大、不堵塞、布水均匀、无中空现象、水滴小，是目前冷却塔上使用的最理想的产品。
